1.ネジ端子コンデンサの紹介
コンデンサは電気および電子システムの基本コンポーネントであり、必要に応じて電気エネルギーを蓄積および放出するように設計されています。オーディオ回路のノイズ除去から電源の電圧の安定化まで、幅広い用途に使用されています。コンデンサは電荷を一時的に保持することで変動を平滑化し、力率を改善し、敏感なコンポーネントの信頼性の高い動作を保証します。
コンデンサにはさまざまな種類がありますが、 ネジ端子コンデンサ 要求の厳しいアプリケーションにおける高いパフォーマンスが際立っています。これらのコンデンサはネジ付き端子で設計されており、ネジやボルトでしっかりと固定できます。この堅牢な接続方法により、ラジアル コンデンサやスナップイン コンデンサなどの他のタイプと比較して、より高い電流レベルを処理し、過酷な環境でもより確実に動作することができます。
ネジ端子コンデンサのユニークな点は、電気的性能だけでなく、機械的耐久性にもあります。その設計により、強力で安定した接続が保証されます。これは、振動、温度変化、大電流が頻繁に発生する産業用システムや高出力システムでは非常に重要です。
ネジ端子コンデンサを使用するメリット
高電流処理: ネジ端子設計により、導体サイズを大きくし、接触抵抗を低くできるため、これらのコンデンサは高リップル電流と大規模なエネルギー貯蔵が必要なアプリケーションに最適です。
安全な機械的接続: プッシュフィット端子やはんだ付け端子とは異なり、ネジ端子はより安全で振動に強い接続を提供し、電気的故障のリスクを軽減します。
設置とメンテナンスの容易さ: これらのコンデンサは現場で簡単に交換できるため、ダウンタイムを最小限に抑える必要があるシステムに推奨されます。
より大きな静電容量と定格電圧のサポート: ネジ端子コンデンサは通常、数百から数千マイクロファラッド、最大数百ボルトの範囲にある高い静電容量値と電圧定格を必要とするアプリケーションで使用されます。
これらの利点により、ネジ端子コンデンサは産業用電源、インバータ、無停電電源装置 (UPS)、およびその他の多くの高出力エレクトロニクス用途で広く使用されています。その信頼性、使いやすさ、ストレス下でのパフォーマンスにより、現代の電気工学において不可欠なものとなっています。
2.ネジ端子コンデンサの種類
ネジ端子コンデンサにはさまざまなタイプがあり、それぞれ特定の電気的および機械的要求に合わせて調整されています。最も一般的なタイプは、アルミ電解ネジ端子コンデンサとフィルムネジ端子コンデンサの 2 つです。どちらもパワー エレクトロニクスで広く使用されていますが、構造、性能、アプリケーションの適合性が大きく異なります。
アルミ電解ネジ端子コンデンサ
構造と特性
アルミニウム電解コンデンサは、液体または固体の電解質で分離されたアルミニウム箔のアノードとカソードを使用します。誘電体はアノード上の酸化物層によって形成され、電解質はカソードの導電媒体として機能します。アセンブリは、電気接続用のネジ端子が付いた密閉アルミニウム缶に収容されています。
これらのコンデンサは極性があるため、極性に関して正しい向きで取り付ける必要があります。
利点:
比較的コンパクトなサイズで高い静電容量値
大規模エネルギー貯蔵のためのコスト効率の高いソリューション
高リップル電流の適切な処理
短所:
フィルムコンデンサよりも高い等価直列抵抗(ESR)
特に高温または継続的なリップル応力下では寿命が短くなります
限られた周波数性能と安定性
代表的な用途:
パワーインバータの DC リンク コンデンサ
スイッチング電源の出力フィルタリング
産業用電力システムにおける大容量エネルギー貯蔵
フィルムネジ端子コンデンサ
構造と特性
フィルムコンデンサは、誘電体として薄いプラスチックフィルム（多くの場合ポリプロピレンまたはポリエステル）を使用し、金属化層または箔電極を備えています。これらのコンデンサは通常、無極性であり、電解コンデンサよりも物理的なサイズが大きくなります。
非常に低い ESR と ESL を実現し、高周波および高効率のアプリケーションに最適です。
利点:
非常に低い ESR と高いリップル電流能力
長期にわたって安定した電気的性能による長い耐用年数
優れた熱安定性と電圧安定性
短所:
同等の電圧定格の電解コンデンサと比較してサイズが大きい
一般的にコストが高い
特定のボリュームの最大静電容量値を下げる
代表的な用途:
共振コンバータおよびスナバ回路
パルスおよび放電アプリケーション
高周波スイッチング回路とフィルターバンク

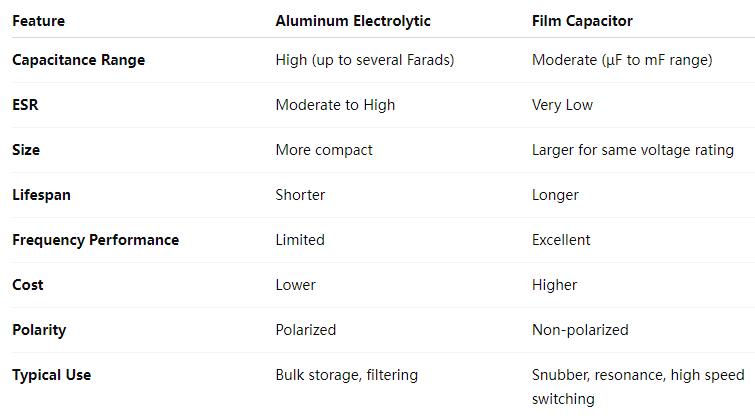

比較: アルミ電解コンデンサとフィルムコンデンサ
それぞれのタイプには長所と限界があります。アルミ電解ネジ端子コンデンサは、適度なコストで大容量を必要とするアプリケーションに適していますが、フィルムネジ端子コンデンサは、低 ESR、長寿命、高周波性能が重要な環境に優れています。
3.主要なパラメータと仕様
あらゆる用途にネジ端子コンデンサを選択する場合、その適合性を決定する重要な電気的および物理的パラメータを理解することが不可欠です。これらの仕様は、さまざまな動作条件におけるコンデンサの性能、信頼性、寿命に直接影響します。
静電容量と許容差
マイクロファラッド (µF) 単位で測定される静電容量は、コンデンサが蓄えることができる電荷の量を表します。ネジ端子コンデンサは通常、数百から数千マイクロファラッドの範囲の高い静電容量値を必要とするアプリケーションで使用されます。
許容差は、実際の静電容量が記載された値からどの程度変動する可能性があるかを示します。アルミ電解コンデンサの一般的な許容誤差は±10%～±20%ですが、フィルムコンデンサは用途によっては許容誤差がさらに厳しい場合があります。
定格電圧
電圧定格は、損傷を引き起こすことなくコンデンサの両端に印加できる最大連続電圧を指定します。ネジ端子コンデンサは、種類や構造にもよりますが、多くの場合、DC 50V ～ 600V 以上の電圧定格を持っています。安全性と寿命を確保するために、アプリケーションで予想されるピーク電圧よりも高い電圧定格を持つコンデンサを常に選択してください。
ESR（等価直列抵抗）
等価直列抵抗 (ESR) は、コンデンサ内の内部抵抗の尺度です。 ESR 値が低いほど、発熱が低くなり、効率が高くなり、高周波信号やリップル電流の処理が向上するため、好ましいです。
フィルム コンデンサは通常、アルミニウム電解コンデンサよりも ESR がはるかに低いため、高周波または低損失のアプリケーションに適しています。ただし、最新の電解ネジ端子コンデンサの多くは、ますます厳しくなる要件を満たすために ESR 特性が改善されたように設計されています。
リップル電流
リップル電流は、コンデンサを流れる電流の AC 成分であり、通常は DC 電圧に重畳されます。過剰なリップル電流は内部発熱を引き起こし、コンデンサの寿命を著しく縮める可能性があります。
ネジ端子コンデンサは、高リップル電流に対応できるように設計されているため、電源、インバータ、産業用機器に最適です。リップル電流定格は通常、特定の周波数と温度で指定されますが、これらは両方とも性能に影響を与える可能性があります。
動作温度範囲
温度はコンデンサの性能と耐久性に重要な役割を果たします。ネジ端子コンデンサの動作温度範囲は通常、-40°C ～ 85°C または 105°C であり、一部のハイエンド タイプの定格は最大 125°C です。
温度が高くなるとアルミニウム電解液の電解液の蒸発が促進され、時間の経過とともに静電容量が減少し、ESRが増加します。一方、フィルムコンデンサは一般に、高温下でも優れた熱安定性と長い耐用年数を示します。
寿命と信頼性
ねじ端子コンデンサの予想寿命は、通常、指定された温度およびリップル電流での時間で表され、85°C または 105°C で 2,000 ～ 10,000 時間となることがよくあります。動作温度が 10°C 低下するごとに寿命は約 2 倍になるため、より低い温度で動作させると耐用年数が大幅に延びます。
信頼性は、アプリケーションの電気的ストレス、熱サイクル、環境条件にも影響されます。フィルムコンデンサは優れた寿命と信頼性を提供する傾向がありますが、アルミニウム電解液は望ましい耐用年数を達成するために動作条件をより慎重に考慮する必要があります。
4.ネジ端子コンデンサの用途
ネジ端子コンデンサは、高電流、高電圧、機械的安定性が必要とされる電気システムで広く使用されています。堅牢な設計と優れた電気特性により、さまざまな産業用および商業用アプリケーションに最適です。以下にネジ端子コンデンサの最も一般的な用途をいくつか示します。
電源
リニア電源とスイッチング電源の両方において、ネジ端子コンデンサはエネルギー貯蔵とフィルタリングのための重要なコンポーネントとして機能します。電圧変動を平滑化し、DC 出力のリップルを低減し、クリーンで安定した電力供給を保証します。高静電容量とリップル電流機能により、大規模な電力変換システムでの使用に適しています。
インバータ
DC 電力を AC に変換するインバータは、DC リンクを安定化し、スイッチング中のエネルギー フローを管理するためにコンデンサに依存します。ネジ端子コンデンサは、電圧スパイクを低減し、高リップル電流を吸収するために、インバータの DC バス側でよく使用されます。これは、太陽光発電や風力インバーター、モータードライブなどの再生可能エネルギーシステムにおいて特に重要です。
無停電電源装置 (UPS)
ネジ端子コンデンサは、エネルギーを蓄え、商用電源とバッテリ バックアップの間の移行中に電圧の安定性を維持することにより、UPS システムで重要な役割を果たします。高リップル電流を処理し、高速充電/放電サイクルを実現できるため、短期間の停電時のエネルギー緩衝に最適です。
周波数コンバータ
周波数変換器は、特殊な機器や可変速モーター用の AC 電源の周波数を変更するために使用されます。これらのシステムのコンデンサは、電圧調整と高調波フィルタリングをサポートします。ネジ端子コンデンサは、高周波スイッチングや熱ストレスに直面しても耐久性と安定した性能を発揮するために選択されています。
溶接設備
溶接装置のコンデンサは、急速な高エネルギーパルスを処理できなければなりません。ネジ端子コンデンサは、サージ電流定格が高く、耐用年数が長く、激しい熱的ストレスや電気的ストレスに耐えられるため、この分野で好まれています。
産業用電子機器
ファクトリーオートメーション、ロボット工学、その他の産業用電子機器では、ネジ端子コンデンサがモーターコントローラー、電力コンバーター、エネルギー貯蔵モジュールに使用されています。連続動作下での信頼性と、振動や過酷な環境に対する耐性により、これらの用途に最適です。
オーディオ機器
ハイエンドオーディオシステムでは、一貫した電圧レールを維持し、ノイズを除去するために、パワーアンプにネジ端子コンデンサを使用することがよくあります。特に、フィルムねじ端子コンデンサは、ESR が低く、信号の歪みが最小限に抑えられるため、オーディオ用途で高く評価されています。
自動車用途
最新の車両、特に電気自動車およびハイブリッド電気自動車 (EV および HEV) では、車載充電器、DC-DC コンバータ、電気モーター コントローラーなどのパワー エレクトロニクス システムに堅牢なコンデンサが必要です。ネジ端子コンデンサは、自動車環境で一般的な高温、振動、電流要求に耐えられる能力を備えて選択されています。
5.ネジ端子コンデンサの選定
適切なネジ端子コンデンサを選択することは、パワー エレクトロニクス システムの信頼性と性能を確保するために非常に重要です。これらのコンデンサは、インバータ、産業用機器、電源などの要求の厳しいアプリケーションでよく使用されるため、間違ったタイプを選択すると、効率の低下、早期故障、さらにはシステム損傷につながる可能性があります。選択プロセスは、アプリケーションの電気要件と環境要件を慎重に評価して行う必要があります。
アプリケーション要件に関する考慮事項
電圧と静電容量の必要性
コンデンサ選択の最初のステップは、回路の電圧と容量の要件を特定することです。コンデンサの定格電圧は、アプリケーションで発生する最大電圧よりも高くなければならず、通常は安全マージンとして少なくとも 20 ～ 30% 高くなければなりません。必要な静電容量は、平滑化、フィルタリング、エネルギー貯蔵など、コンデンサの機能によって異なります。
リップル電流 and ESR Considerations
ネジ端子コンデンサは、特に電力変換やモータ駆動の用途において、大きなリップル電流にさらされることがよくあります。したがって、コンデンサのリップル電流定格をチェックして、過度の加熱なしに予想されるレベルに対応できることを確認することが重要です。
等価直列抵抗 (ESR) も同様に重要です。 ESRが低いほど、電力損失と発熱が少なくなります。アルミニウム電解コンデンサは一般にフィルム コンデンサよりも ESR が高くなりますが、低 ESR タイプを選択すると効率と熱安定性を向上させることができます。
温度要件
コンデンサは、システムの周囲温度および内部温度の範囲内で確実に動作する必要があります。アプリケーションが高温を伴う場合 (密閉された電源装置やエンジン コンパートメント内など)、コンデンサはそれに応じて定格を設定する必要があります。多くのねじ端子コンデンサの定格温度は 85°C または 105°C ですが、一部の特殊モデルでは 125°C 以上に対応します。
サイズと取り付け
電気的性能は重要ですが、機械的な考慮事項も無視してはなりません。ネジ端子コンデンサは、さまざまな缶サイズと端子構成で入手できます。選択したコンポーネントが利用可能なスペースと取り付け金具に適合していることを確認してください。端子へのストレスを回避し、良好な熱放散を確保するには、適切な取り付けが不可欠です。
振動や機械的ストレスが大きい環境では、コンデンサを固定して端子の疲労を防ぐために、追加の取り付けブラケットまたはクランプが必要になる場合があります。
期待寿命
コンデンサの予想寿命は通常、特定の温度とリップル電流での時間単位で与えられます。たとえば、一般的な定格は「105°C で 2,000 時間」などです。ただし、コンデンサの寿命は温度が 10°C 低下するごとに約 2 倍になるため、低温の環境では実際の耐用年数ははるかに長くなる可能性があります。
デバイスの意図された動作期間と一致するか、それを超える定格寿命を持つコンデンサを選択してください。重要なシステムや連続稼働アプリケーションの場合は、長期的な信頼性を確保するために寿命を長く指定することをお勧めします。
コストに関する考慮事項
コストは常に要因ですが、パフォーマンス、信頼性、総所有コストと比較検討する必要があります。たとえば、フィルムねじ端子コンデンサはアルミニウム電解コンデンサよりも高価ですが、寿命が長く、ESR が低く、熱性能が優れているため、システムの寿命全体にわたるメンテナンスとダウンタイムのコストが削減されます。
最小要件を満たす最も安価なコンポーネントを選択することは避けてください。代わりに、特にミッションクリティカルなシステムや高性能システムにおける長期的な価値に焦点を当ててください。
6.ネジ端子コンデンサの今後の動向
現代のパワーエレクトロニクスの要求が進化し続けるにつれて、ネジ端子コンデンサも大幅な進歩を遂げています。エンジニアとメーカーは、次世代システムの要件を満たすために、パフォーマンス、信頼性、設計効率の限界を押し広げています。ネジ端子コンデンサの将来を形作る最も重要なトレンドのいくつかを以下に示します。
- 材料と技術の進歩
誘電体材料、電解質、内部構造方法の革新により、ネジ端子コンデンサの性能特性が向上しています。アルミニウム電解コンデンサの場合、電解質化学と電極箔の開発により、等価直列抵抗 (ESR) が低下し、熱安定性が向上しました。
一方、フィルムコンデンサは、強化されたポリマーフィルムとメタライゼーション技術の恩恵を受けており、耐電圧能力が向上し、寿命が延びています。これらの材料の改善は、電気自動車 (EV) パワートレインや高効率産業用ドライブなどの要求の厳しい用途における信頼性の向上とパフォーマンスの向上に直接つながります。
- 小型化と電力密度の向上
すべての電子部品における重要なトレンドの 1 つは小型化であり、ネジ端子コンデンサも例外ではありません。エンジニアは、より多くの静電容量と電圧処理能力を、より小型でコンパクトなパッケージに詰め込むことに取り組んでいます。これは、航空宇宙システム、再生可能エネルギー インバータ、ポータブル産業機器など、スペースは限られているが性能を犠牲にすることができないアプリケーションにとって特に重要です。
内部アーキテクチャの改善と材料の最適化により、メーカーは現在、よりエネルギー密度の高いネジ端子コンデンサを生産しており、システムの小型化、軽量化、効率化が可能になっています。
- より高い温度定格
最新の電子システムは、ハイブリッド車のボンネット内、産業機械の近く、または密閉されたパワー エレクトロニクス システム内など、より過酷な環境で動作することが増えています。これらの課題に対処するために、新しいねじ端子コンデンサは、多くの場合 105 ℃、さらには 125 ℃ を超える、より高い動作温度に耐えられるように設計されています。
高温耐性により、特に熱的に厳しい環境において、信頼性が向上し、耐用年数が延長されます。この傾向は、再生可能エネルギー、自動車電化、高性能コンピューティング電源システムなどの分野で特に顕著です。
7.結論
ネジ端子コンデンサは、最新のパワー エレクトロニクスにおいて重要な役割を果たし、高静電容量、堅牢な構造、信頼性の高い電気的性能の組み合わせを提供します。ねじ付き端子設計により、高リップル電流や機械的ストレスに対応できる安全な接続が提供され、要求の厳しい産業用および商業用アプリケーションに最適です。
この記事では、ネジ端子コンデンサの独特な構造、さまざまなタイプ (アルミニウム電解コンデンサとフィルム)、性能を定義する重要なパラメータなど、ねじ端子コンデンサの基本について説明してきました。また、電源、UPS ユニット、インバーター、さらにはオーディオや自動車エレクトロニクスなどのシステムにおける広範な使用についても調査しました。
ねじ端子コンデンサを選択する場合、エンジニアは、アプリケーションとの互換性を確保するために、静電容量、定格電圧、ESR、リップル電流、動作温度、寿命などの要素を考慮する必要があります。パワーエレクトロニクスが進化し続けるにつれて、これらのコンデンサも材料、小型化、熱性能の革新の恩恵を受けて進歩しています。
効率、信頼性、寿命が最優先される世界において、ネジ端子コンデンサは依然として高出力回路設計の基礎となっています。重工業システムで使用される場合でも、精密電子機器で使用される場合でも、システムのスムーズな動作を維持するために必要なパフォーマンスと耐久性を提供します。
